Ma egy kicsit technikásabb dolgot fogunk csinálni. Napirenden lesz a szabályozás. Mi is ez pontosan? Hogyan működik a különböző óratípusoknál? Milyen eszközöket használhatunk hozzá? Biztos vagyok benne, hogy legalább néhányan feltették már ezeket a kérdéseket valamikor. És ha nem... mindegy, jöjjön el velem „képezni” magát, és tanuljon egy kicsit többet arról, hogyan működnek az órák!
A mai cikkben eléggé kronologikusan vesszük sorra, és a jobb magyarázat kedvéért az ingaórákat is megnézzük. Csak a szabályozásról fogunk beszélni, így kihagyjuk az olyan (egyébként ugyanolyan fontos) lépéseket, mint a megfelelő kenés, a gép elővigyázatossága kopásmentes csapágyakkal vagy a demagnetizálás.
28.8.2024
MINDEN A TÉMÁBAN: Órák és mágnesesség – A mindennapi életben
Mint azt mindannyian sejtjük, az óraművek sarokköve az az alkatrész, amely a ritmust állítja be – egy olyan ritmust, amelynek a lehető legközelebb kell állnia a földi időnkhöz. És ezt igazán sokféleképpen érhetjük el.
De mindig egy olyan komponensről van szó, amely rendszeres időközönként bizonyos módon "mozog". Legyen az a klasszikus kakukkos inga, az évszámos óra torziós ingája, a Powermatok lendkereke vagy a Casiók kristálya.
Ezeket a "szegmenseket" tudjuk meghosszabbítani vagy lerövidíteni, hogy a legpontosabban utánozzuk a külvilágban töltött időnket.
Kezdjük a legrégebbivel és egyben a legegyszerűbbel. Mindannyian emlékszünk a régi kakukkos vagy más ingaórákra, amelyek sok otthon falát díszítették.
Ezekben a gépekben a szabályozás a legegyszerűbb, és az inga lencséjének felfelé vagy lefelé mozgatásával történik, ami a lencse alján található úgynevezett szabályozó anya elforgatásával történik. Az olcsóbb órákban vagy kakukkosokban a lencse ekkor a szabályozó anya nélkül, súrlódással rögzül, ezért inkább a saját ítélőképességünkre kell hagyatkoznunk.
Forrás: www.strouphobbyshop.com
Ami a lendkerekes órákat illeti – az ingát egy hajszálrugó helyettesíti, így különösen egy változóval, a hajszálrugó úgynevezett effektív hosszával foglalkozunk.
A lendkerekes hajszálat egy mag tartja, amely a lendkerék tengelyére van "szerelve". Másik vége egy orsóban van rögzítve (amely mozgatható, és nagyon laikusan fogalmazva, a "ketyegő" és a "csap" hosszát tudjuk összehangolni – így a lendkerék egyik és másik oldalra történő lengése egyforma ideig tart).
A szál utolsó szálán, nem messze a tüskétől, észrevehetünk egy másik rögzítést. Ezt a pontot nevezzük zárnak, és meghatározza számunkra a fent említett menet tényleges hosszát. Tehát minél inkább a mag felé mozgatjuk a zárat, annál inkább lerövidítjük a hajtű effektív hosszát, és így az egész óra gyorsabban jár. Ezzel szemben, ha a zárat közelebb visszük a csigaházhoz, akkor meghosszabbítjuk ezt a hosszúságot, és ezáltal lassítjuk az órát.
A zár tényleges mozgatása ezután egy szabályozó mutató segítségével történik, amely alatt általában plusz és mínusz jeleket is találunk, amelyek azt jelzik, hogy az óra gyorsabban vagy lassabban fog-e menni, ha a mutatót egy bizonyos irányba mozgatjuk.

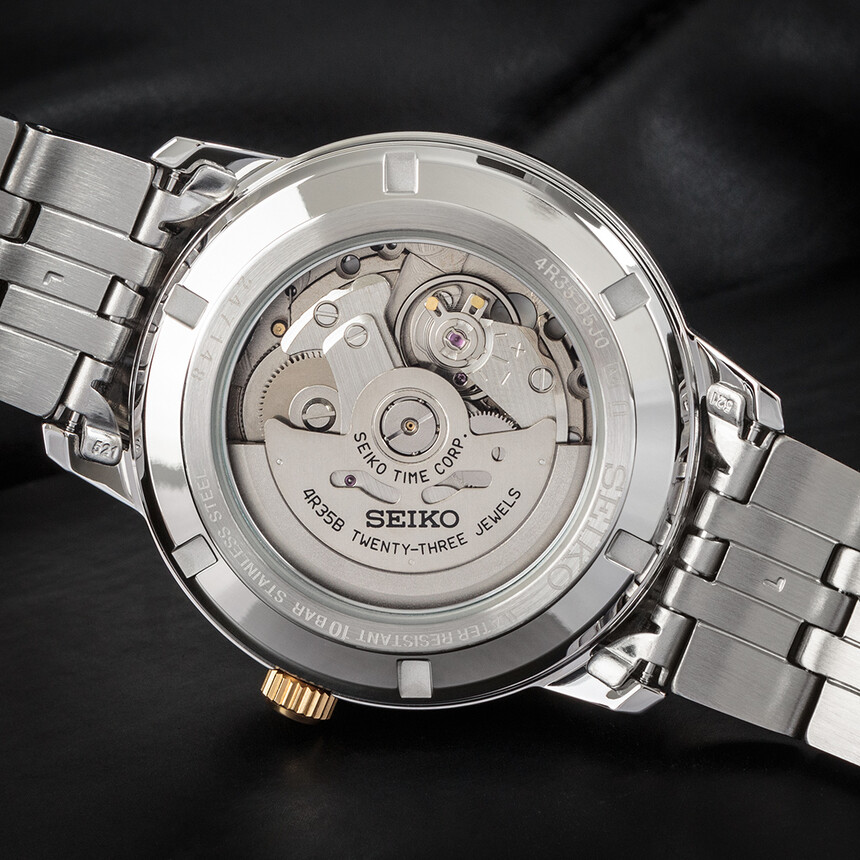

A 4R35-ös szerkezet egy Seiko órában. Figyeljük meg a plusz és mínusz jeleket a lendkeréken.
A magasabb szint az úgynevezett finombeállító csavarok, amelyek például a svájci ETA vagy Sellita által gyártott szerkezetekben találhatók, és amelyek segítségével a szabályozó mutató finomabbá tehető.
ETA 2824-2 gép. Forrás: www.aurifo.com
A még magasabb óraszerkezetek pedig a kifinomultabb szabályzókkal kezdődnek, mint például a Triovis, amelyek Maurice Lacroix vagy akár Tudor órákban is megtalálhatók. A Triovis szabályozás egy csavarral rendelkezik, amely közvetlenül a zár fogaskerékkel lép kölcsönhatásba.
Triovis. Forrás: calibercorner.com
Érdemes megemlíteni a Hattyúnyakat is, ahol a vezérlőgomb szintén csavarral állítható. Ez az eszköz a nevét a hattyú nyakához való hasonlósága miatt kapta, amely állítólag egy olyan alkatrészhez hasonlít, amely a másik oldalról állandó nyomást biztosít a fogantyúra, így biztosítva annak elmozdulását akkor is, ha a csavart a fogantyúból kifelé fordítjuk.
Látja a hasonlóságot? ;) https://atelierdegriff.com
A hattyúnyak közeli analógja a Harkály nyak, amely kizárólag a Mühle Glashüte órákban található meg.
Az igazi és hamisítatlan órakészítői csemege azonban az úgynevezett Spirate rendszerrel felszerelt Omega órákban található. Egy speciális kulcs segítségével az órásmesterek itt hihetetlen 0 és +2 másodperc közötti napi pontossággal képesek szabályozni az órát. Maga a rendszer nem a hajtű effektív hosszának elvén működik, hanem a hajtű mechanikai "feszültségén " – amikor a feszültség nagyobb, a lendkerék gyorsabban, amikor pedig elengedik, lassabban rezeg (de ez csak az én nagyon leegyszerűsített magyarázatom, mert a Spirate rendszerről egy egész cikket lehetne írni).
Ez a fajta kalibrálás szerintem külön alfejezetet érdemel. Nem találunk rajtuk kezet, nyakat vagy bármi hasonlót. Szabályozásuk csavarokkal (Rolex-kaliberek) vagy közvetlenül a lendkerékhez rögzített inert blokkokkal (Audemar Piguet) történik.
Forrás: www.luxurytyme.com
A Rolex-kaliberekben ún. microstella csavarokkal ellátott lendkereket találunk, amelyeket egy speciális, Rolex által szabadalmaztatott szerszámmal (Microstella kulcs) forgatnak – ez egy segédskálával van ellátva a csavar pontos beállításához. Az óra járásának gyorsításához a csavarokat közelebb kell "becsavarni" a tehetetlenségi középponthoz, és fordítva, a lassításhoz egy kicsit "ki kell csavarni" őket.
Érdemes megemlíteni a svájci Swatch óriáscég Sistem 51-es órájának "szabályozását" is. Bevallom, hogy nagyon nem szeretem ezt a szerkezetet és a szabályozás "Swatch-szerű" módját, és azt hiszem, nem járnék messze az igazságtól, ha "nyűgösnek" nevezném. A Swatch ugyanis teljesen ellentétes irányból indult el a szabályozás felé, és az óra járását úgy állítja be, hogy lézerrel eltávolítja a tömeget a lendkerékről, ami szinte lehetetlenné tesz minden szervizelési kísérletet.
Mindegy, ez az eljárás nekik megfelel, beleillik az árpolitikájukba, nekem pedig nincs más választásom, mint csendben ülni...
A kvarcórában az ütemet a kristály állítja be, amely rezeg, ha áramot kap. Ez a rezgés sokszor nagyobb frekvenciájú, mint az általam említett óraművek, és így sokkal pontosabb is. De még így is vannak olyan "kvarcok", amelyek pontosságukkal kiemelkednek az amúgy is elég magas színvonalból.
9.5.2024
Kvarcművek – Ismeri a világ nagyjait?
A kvarcok pontosságának legnagyobb ellensége a hőmérséklet. Ennek a mennyiségnek az instabilitása miatt a kristály szabálytalanul rezeg (még mindig kitérésekről beszélünk, amit a legtöbb mechanikus órával lehetetlen elérni). És ez az az elem, amit egyes kvarcművek a járás szabályozásával próbálnak megszelídíteni; a tokban lévő hőmérséklet alapján a szerkezet egyszerűen tudja, hogy mennyire "bízhat" a kristályban. Ez a technológia "Precidrive" néven megtalálható például a svájci ETA óraműveiben, amelyeket a Certina vagy a Tissot széles körben használ.
Egyébként vannak olyan szerkezetek is, mint a japán Grand Seiko műhelyéből származó 9F kaliberű szerkezetek, amelyeken a mechanikus órákhoz hasonló szabályozócsavart találunk. Ez azonban némileg veszít jelentőségéből az amúgy is igen kiváló, ± 10 másodperces garantált pontosság mellett.
Forrás: www.grand-seiko.com
Nos, mára ennyi... Remélem, adtam valami újat, és egy kicsit többet megtudott az órák világáról és pontosságáról. És ha eszébe jutottak olyan típusú szabályozások, amiket kihagytam a cikk írásakor, vagy ha szeretné bemutatni egy olyan darabját, ami otthon van, és ilyen típusú szabályozással rendelkezik a hozzászólásokban, nyugodtan írja meg a cikk alá. Nagyon örülök minden olyan hozzászólásnak, ami bővíti a látókörömet és engem is!
